经过了几个版本的迭代，目前所有项目都比较稳定了，下面是几个项目的介绍。
特别感谢：
@鑫 大佬提供滤镜轮盘5x2寸模型。
@Cosmic Cat 大佬提供超帅电源管理外壳模型。

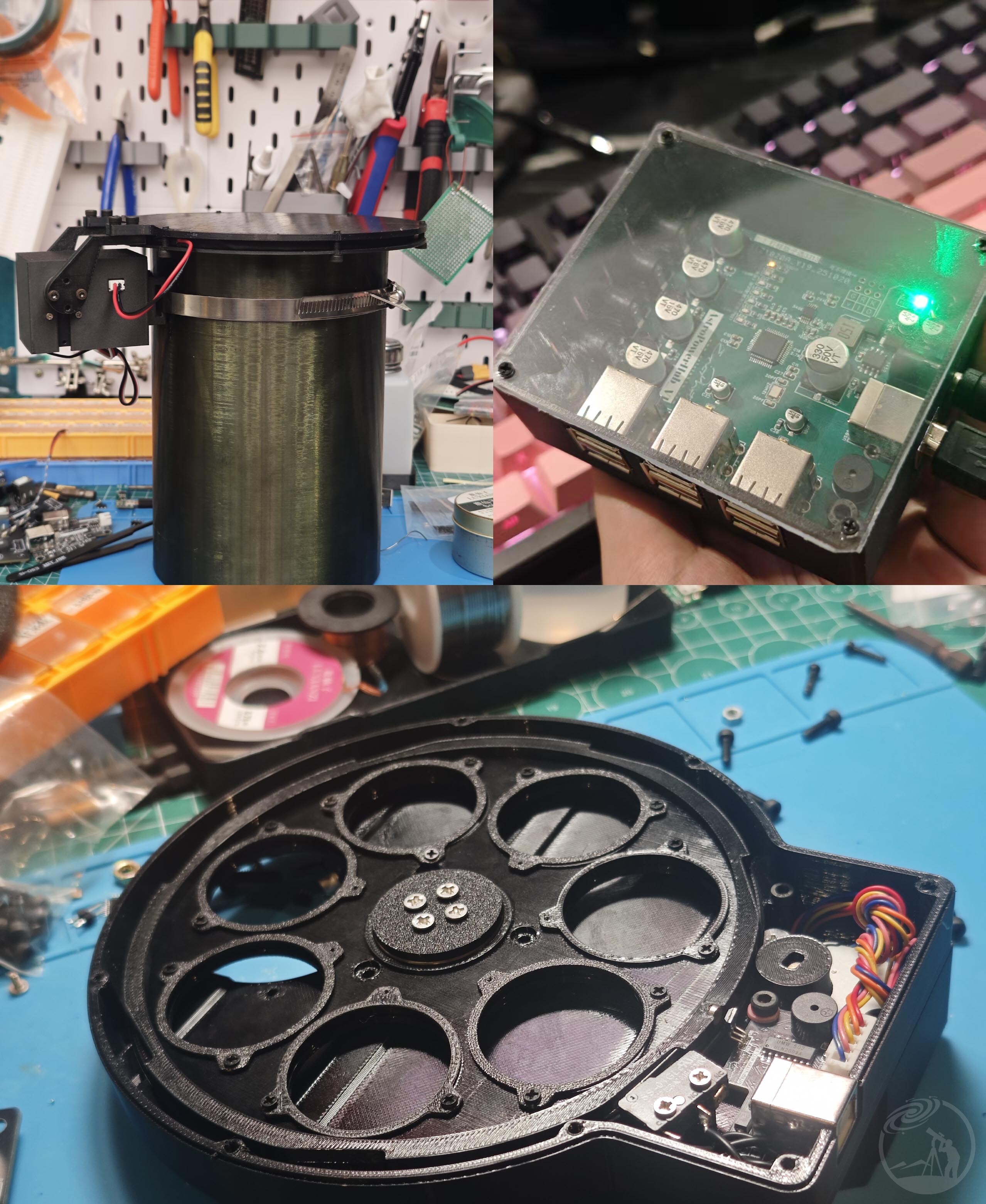

DIY天文设备三件套开源分享（均支持ASCOM，可连NINA）
（电源管理 / 7x36mm 、5x2寸滤镜轮 / 电动平场板、电动镜头盖）
这里集中分享最近完成的三个天文 DIY 项目。
全部软硬件均为原创设计，并已开源，所有项目均提供详细文档说明。
请勿使用在商业用途、进行牟利等行为将追究法律责任。
只要具备一定的焊接与动手能力，就能以非常低的成本复刻出稳定可用的设备。
文档请务必完整阅读，不懂的地方一定要及时提问。
作者微信：
群二维码：

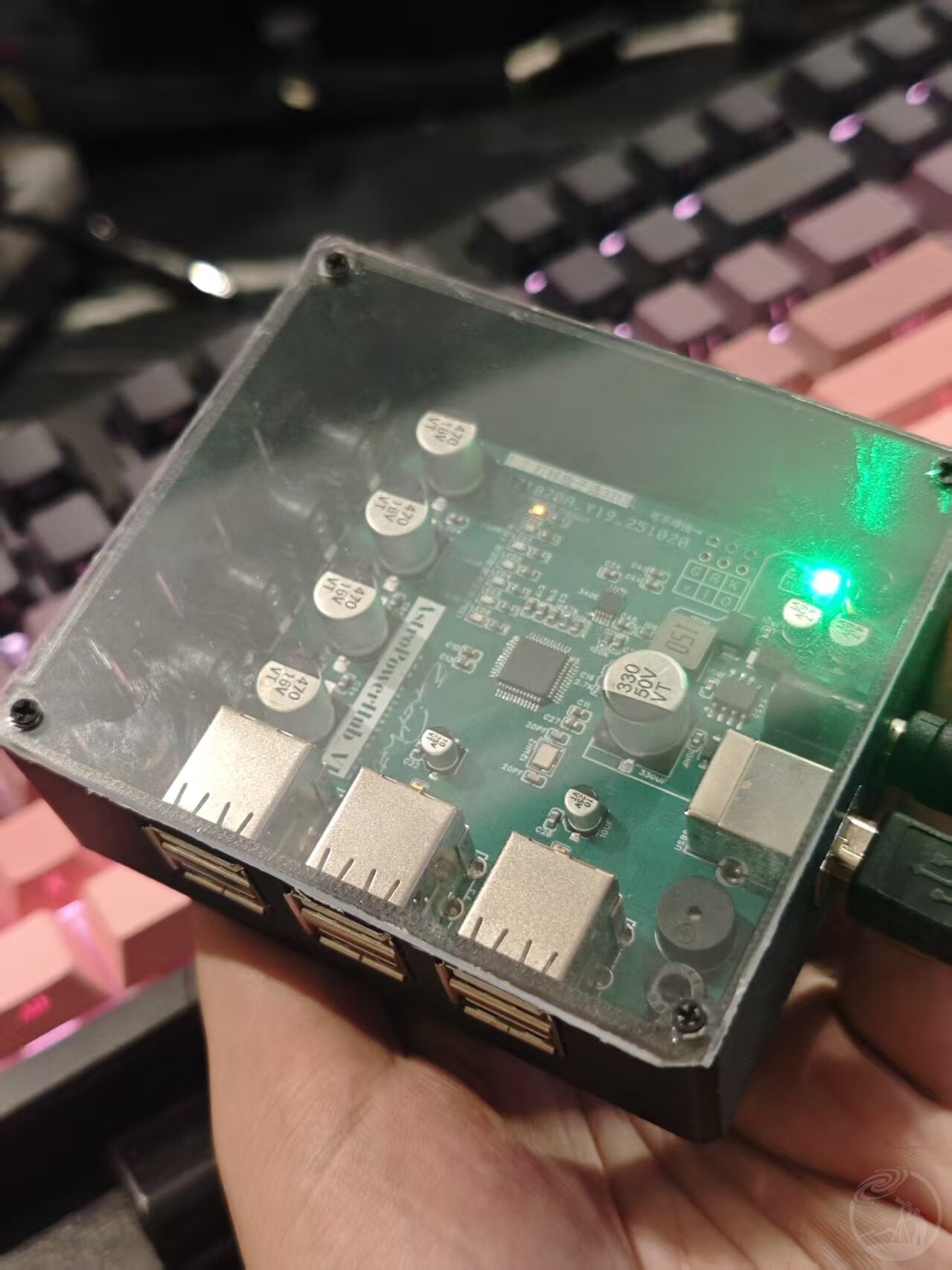

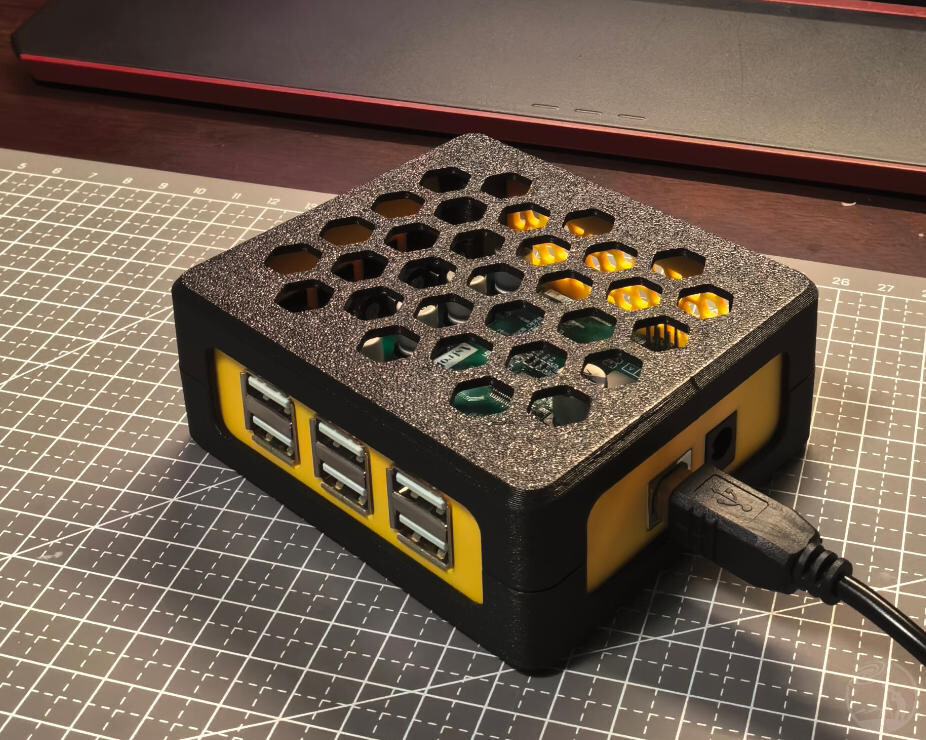

一、电源管理盒（支持 ASCOM、支持每路DC远程控制开关）
@来自Cosmic Cat大佬的模型，再次感谢。
开源内容
外壳模型、连接板模型、PCB 文件、元器件 BOM、固件、ASCOM 驱动、独立控制软件（已完成初版，后续发布）
实现功能
- 支持 ASCOM，可在 NINA 的高级序列中控制 DC 通道开关
- 四路 DC 独立控制，单路最大 3A，总电流 7A
- DC 通道具备短路、过载、过温、过压保护
- 六路 USB2.0，单路最大 1.5A，具备短路保护、过流保护、静电防护
- USB 供电使用外部 DC 输入，可稳定驱动负载
- 内置主板温湿度测量
- 内置 DC 电压、电流监测
- 所有 DC 口支持自定义名称（支持中文），在 NINA 中识别更直观
- USB所有通道经过测试，写入稳定 280Mb/s，读取稳定 340Mb/s
- 40W负载功率情况下，主板温度40度左右。
成本
整体复刻成本约在 50 元以内。
说明
禁止商用和倒卖方案，违者将追究责任。

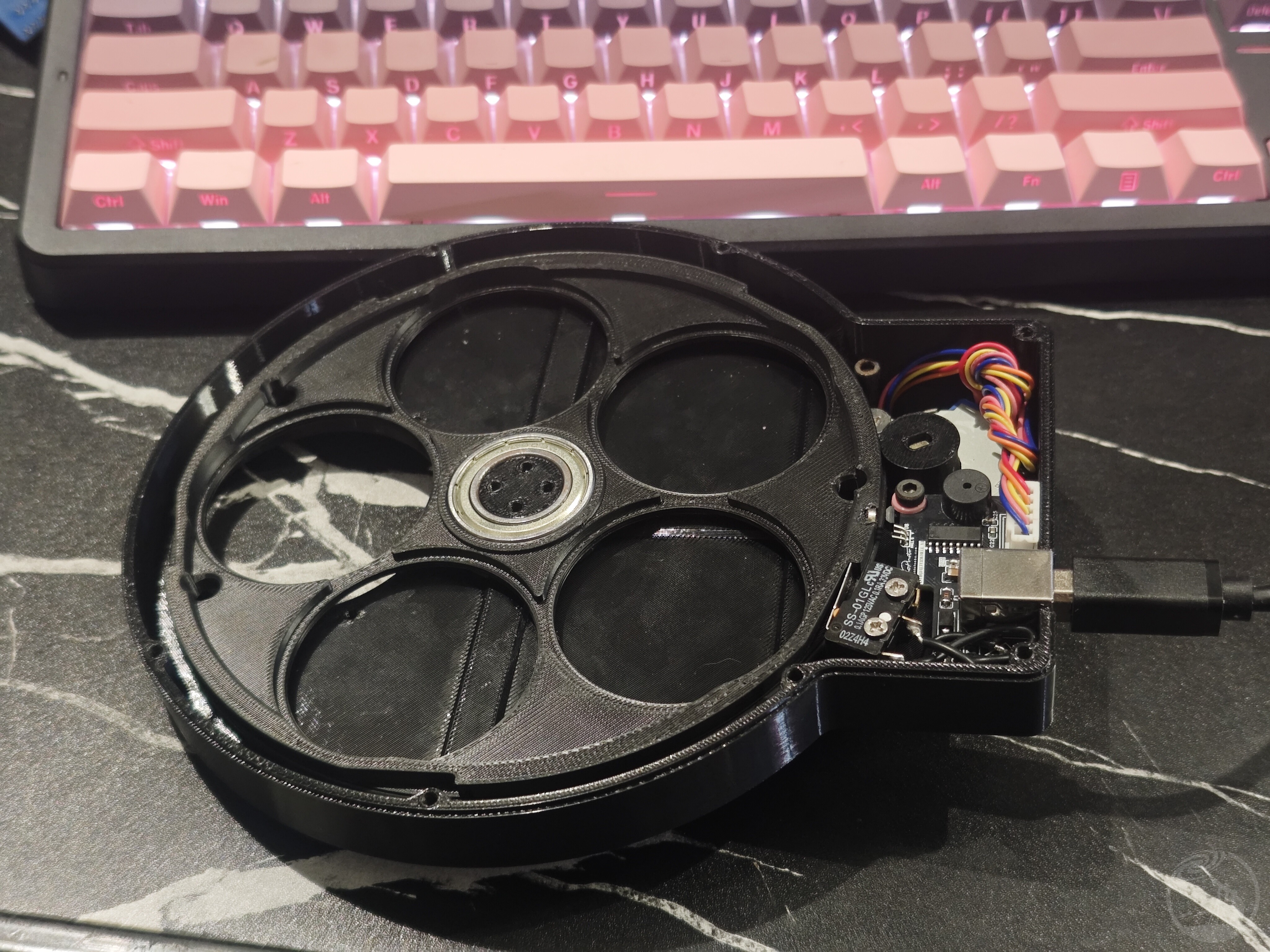

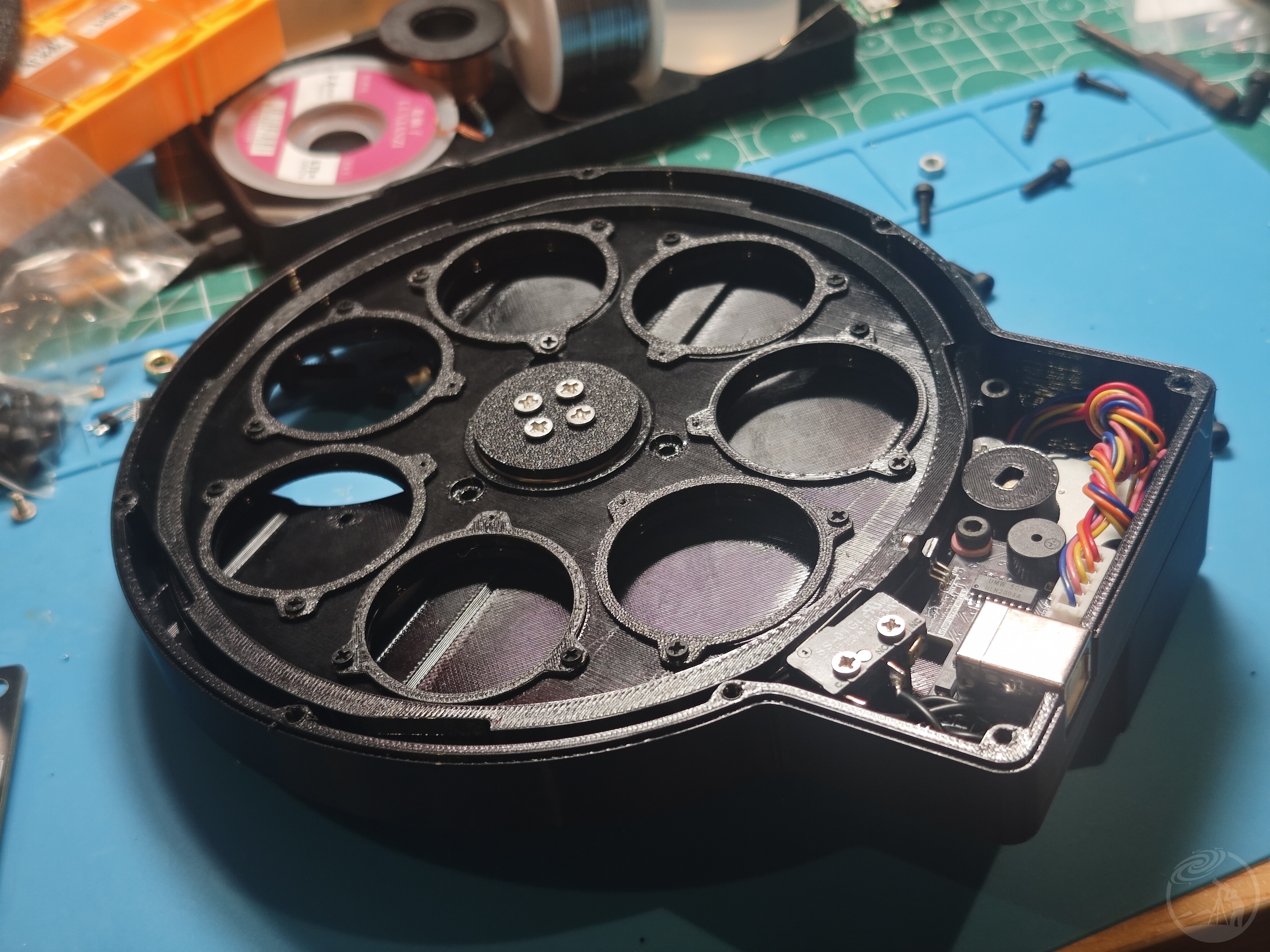

二、7x36mm/5x2寸 滤镜轮（支持 ASCOM）
开源内容
3D 模型、PCB 制版文件、BOM 元件清单、固件、ASCOM 驱动、独立控制程序
适合用户
有动手能力、愿意尝试黑白相机配套设备的玩家。
具备一定焊接基础即可完成制作。
功能实现
- 支持 ASCOM，可配合 NINA 中使用，自动切换滤镜。
- 上电或串口连接后自动初始化
- 提供独立控制软件
- 具备位置检测，确保滤镜切换准确
- 后续计划更新方形滤镜版本
成本
3D 打印版本整体约 30 元（自有打印机情况下）。
如有疑问，可扫码加群或微信：ericbo

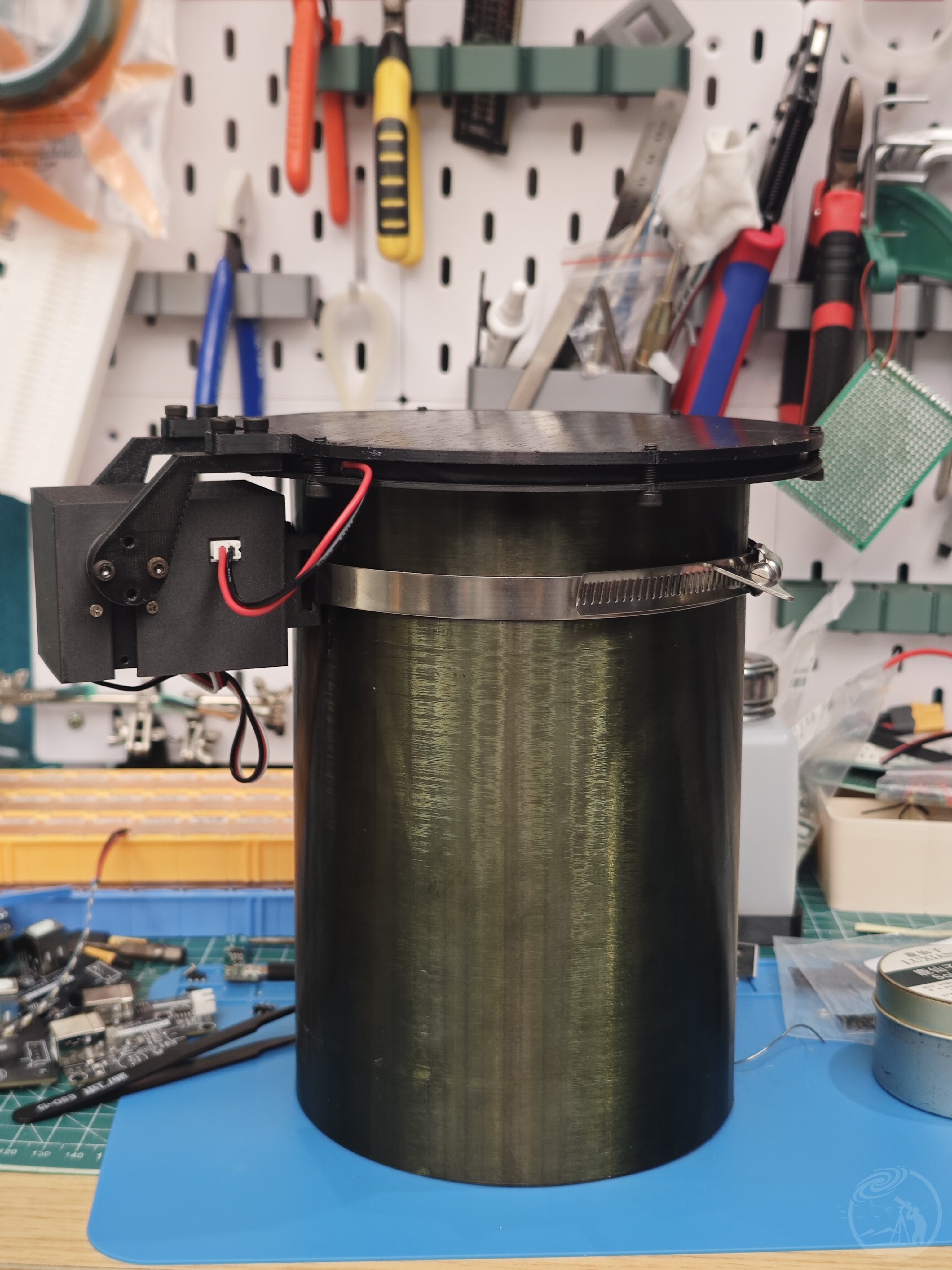

三、电动平场板（支持 ASCOM）
开源内容
3D 模型、PCB 制版文件、BOM 元件清单、固件、ASCOM 驱动、独立控制软件
项目目的
为解决传统平场工具笨重、易碎、不便携等问题，提供一个低成本、高稳定性的替代方案。
能实现无频闪亮度调节，同时也可单独作为电动镜头盖使用。
功能实现
- 提供 ASCOM驱动程序 和 Windows 独立控制软件
- 支持自定义舵机开合角度
- 支持舵机上次位置记忆
- 具备 255 级亮度调节
- 上电可自动恢复到上一次记录的位置
使用注意
舵机属于绝对位置模式，安装时必须对准位置。
开合过程中不要断电，以免位置未能写入造成偏移。
成本
发光版本整体复刻成本约 100 元左右。
电动镜头盖版本复刻成本约50元左右（同样兼容ASCOM）。
如有疑问，可扫码加群或微信：ericbo
结语
上述三个项目均为个人原创并开放分享，目的在于让更多爱好者以低成本体验到更加便捷的天文设备。
欢迎大家一起讨论制作细节，也欢迎提出改进建议。
希望这些开源作品能让更多人体会到动手构建天文设备的乐趣。
